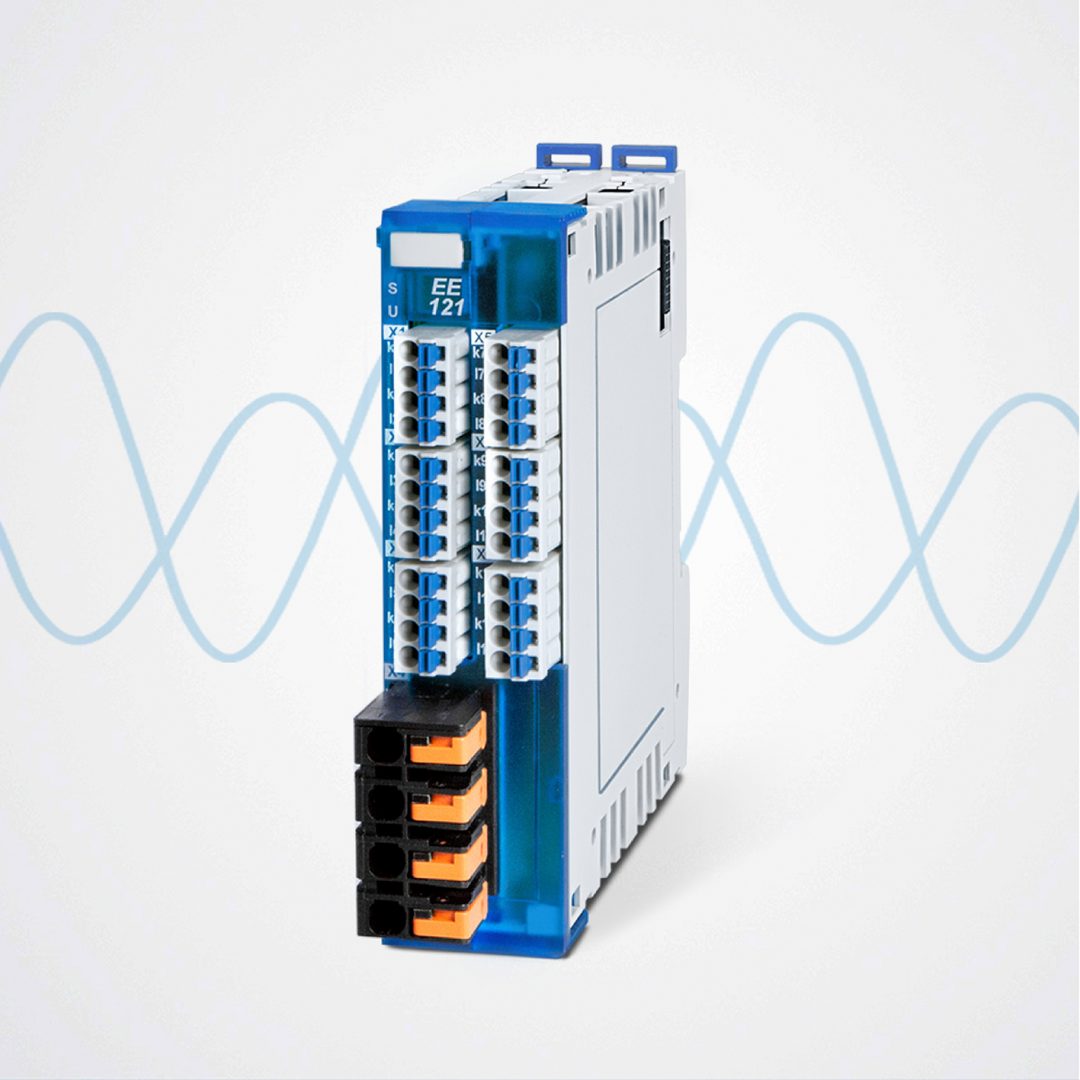

L’EE 121-1 permet d’enregistrer l’énergie, la puissance et l’angle de phase directement sur la machine.

Les systèmes de commande et I/O S-DIAS du constructeur Sigmatek Automation sont composés de modules et sont applicables en tant que solution système pour les conceptions d’automatisation centralisées et décentralisées. Le nouveau module sur rail DIN, EE 121-1, permet d'enregistrer l'énergie, la puissance et l'angle de phase (Cos φ) sur la machine, notamment pour la maintenance prédictive et le contrôle des coûts. Il mesure ainsi les tensions de trois phases d’entrée (L1, L2 et L3) et peut enregistrer jusqu’à 12 courants. Les entrées de tension et de courant ont une résolution de 16 bits. La plage de mesure du module certifié UL/CSA est de 0 à 520 V AC et de 0 à 2 A AC.

Le module détecte également les coupures de courant, les chutes de phase, enregistre le point de passage à 0 et surveille la consommation d’énergie depuis la première activation de chaque canal. La synchronisation de l'alimentation principale est, grâce à une fonction d'horodatage, prévue pour les points de passage à zéro de la tension : lorsque plusieurs modules d'enregistrement de l'énergie sont utilisés, il est possible de déterminer le décalage temporel des points de passage à zéro de deux tensions principales.
