Des multiplexeurs PXI/PXIe pour les tests MIL-STD-1553

Le 19/08/2021 à 15:59

Pickering Interfaces ajoute à son catalogue deux modules multiplexeurs PXI et PXI Express (PXIe), optimisés pour les applications de test MIL-STD-1553.

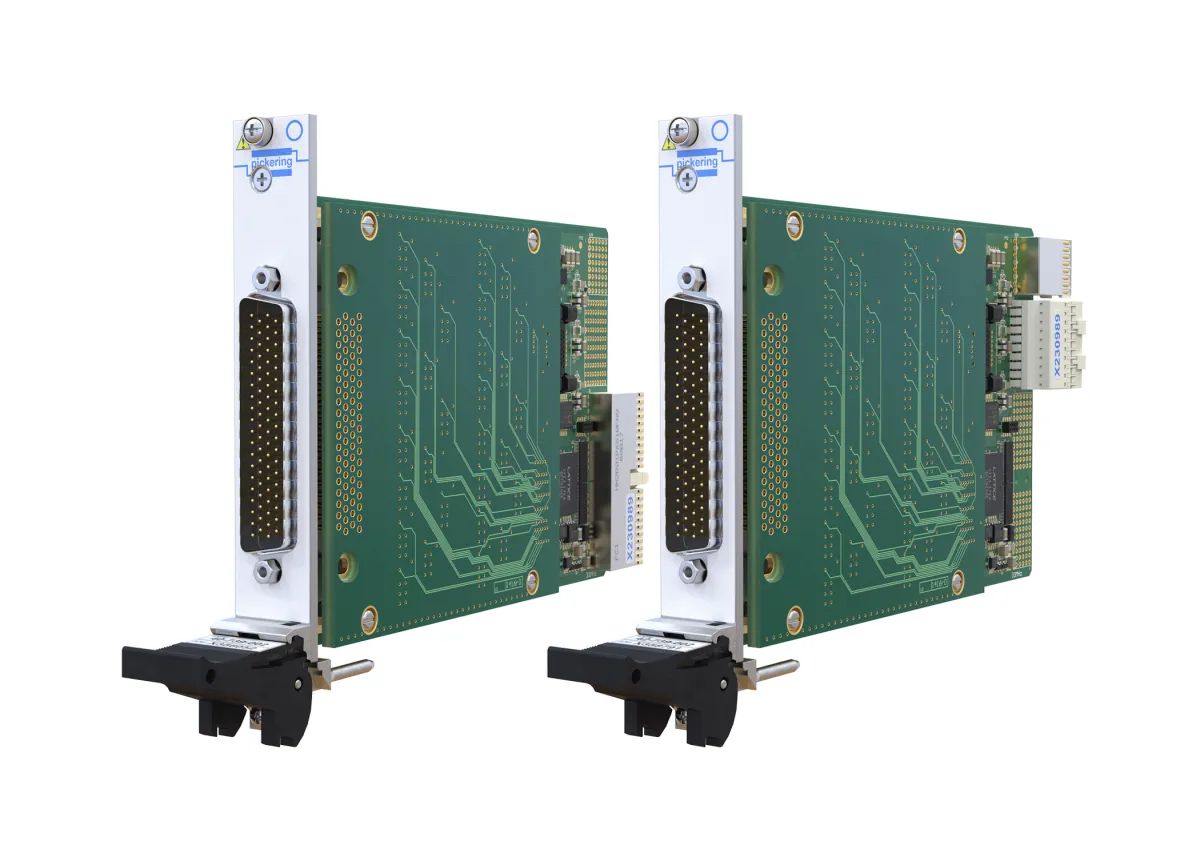

Le britannique Pickering Interfaces, fabricant de commutation de signaux et d’instrumentation modulaire pour le test électronique et la simulation, vient d’ajouter à son catalogue les modules multiplexeurs PXI 40-739 et PXI Express (PXIe) 42-739, tous les deux optimisés pour les applications de test MIL-STD-1553.

« Introduit à l'origine dans les années 1970 pour être mis en œuvre dans les avions militaires, le MIL-STD-1553 est maintenant utilisé comme base pour les véhicules militaires au sol, les systèmes d'armes, les avions commerciaux et les applications spatiales », rappelle Steve Edwards, Product Manager pour la commutation chez Pickering Interfaces.

« Nos nouveaux modèles devraient avoir de nombreuses applications dans les systèmes ATE aérospatiaux et militaires, y compris les applications de commutation 75  Ω, telles que celles faisant intervenir des signaux vidéo », poursuit-il. En plus d’une impédance unipolaire de 39 Ω ou d’une impédance différentielle de 78 Ω, les modules 40-739 et 42-739 se présentent selon une configuration différentielle 4:1, 8:1 ou 16:1, simple ou double.

La bande passante différentielle s’étend du continu à 450 MHz, avec une puissance maximale de 60 W – une tension de 120 V entre paires et les fils de chaque paires, et un courant de 800 mA –, une résistance de chemin de signal inférieur à 450 mΩ et une durée de vie de 100 000 opérations (pleine charge). Chaque modèle se présente sus la forme d’un module PXI/PXIe 3U simple largeur.
