Analyseur de signaux vectoriels RF

Le 26/11/2009 à 18:46

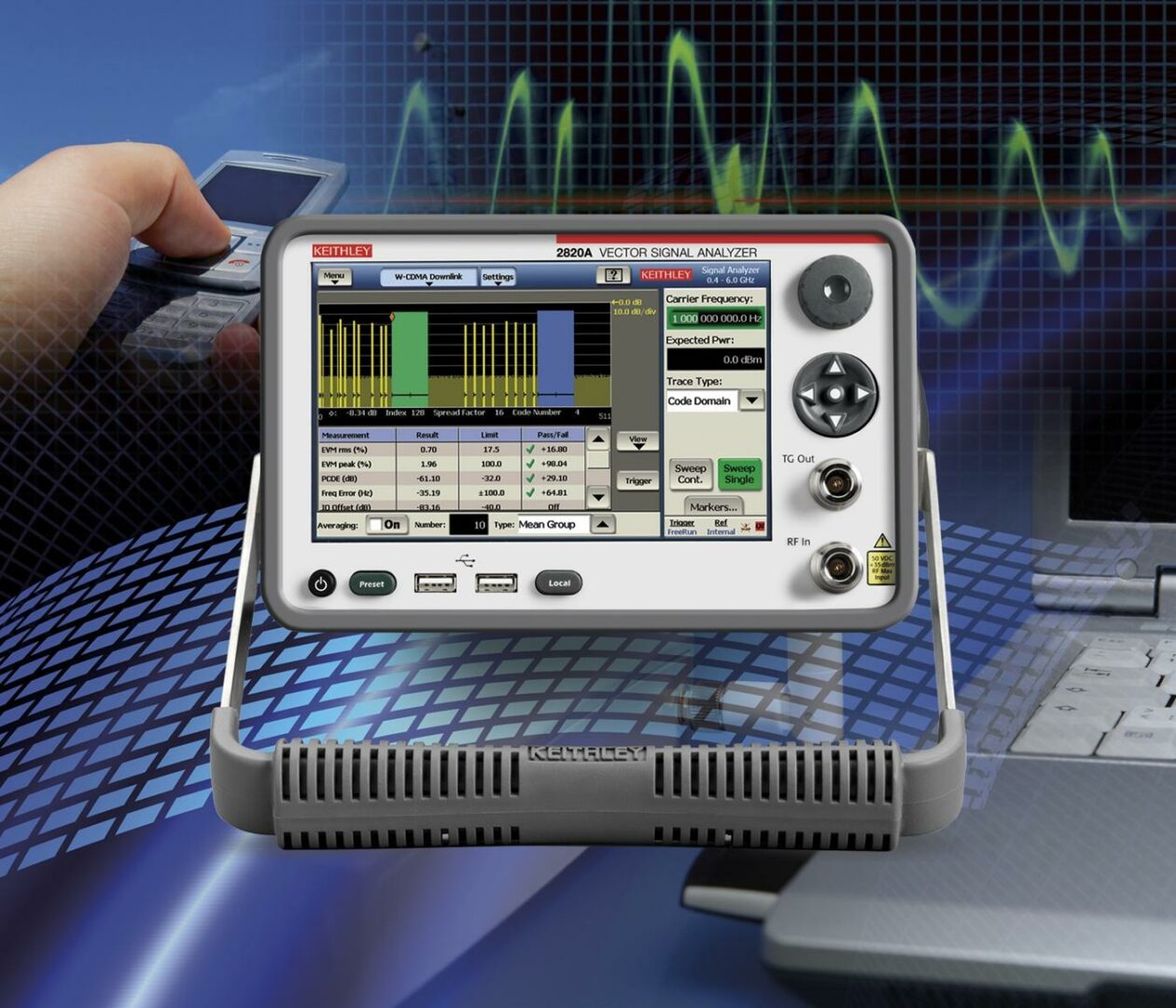

Keithley Instruments annonce une nouvelle version de son analyseur de signaux vectoriels RF, le modèle 2820A RF, dont les fonctionnalités visent à réduire les temps d'acquisition du signal et les temps de mesure. Le modèle 2820A présente deux modes d'utilisation : à partir du panneau de commande conventionnel ou déporté sur un PC. Dans ce type de fonctionnement, le processeur interne de l'instrument est ignoré et les données sont transférées directement des blocs de traitement du DSP sur le bus USB, à la vitesse de 100 Mbits/s. L'affichage sur le panneau avant est désactivé et les informations sont présentées sur l'écran du PC.
• Acquisition des signaux de 40 MHz de bande passante dans les gammes de fréquences de 400 MHz - 4 GHz ou 400 MHZ - 6 GHz
• Capacité de s'accorder sur de nouvelles fréquences en 250 µs
• Autorise le transfert de gros volumes de données démodulées IQ, à partir de l'instrument vers un PC pour les analyser et via un bus USB, à des vitesses supérieures à 100 Mbits/s  (25 fois plus rapidement que les analyseurs de la génération précédente)
• Saisie possible d'une rafale WiMAX,  de la transférer dans le PC et de la traiter par calcul sur 9 mesures, y compris l'EVM, en 80 ms
• Mesures de puissance transférées à une cadence inférieure à 700 µs par mesure
• Post-traitement en continu des blocs de données en rafale
• Saisie d'une série de rafales EDGE Evolution puis post-traitement en série. L'analyse de démodulation se fait en moins de 10 ms par rafale
• Possibilité avec un seul paramétrage, d'exécuter diverses mesures à des fréquences, des niveaux de puissance multiples et d'utiliser des normes différentes
• Ainsi, des mesures de puissance et de qualité de modulation, telles que les EVM et l'offset IQ, peuvent être réalisées en une seule opération de saisie de données
• Option faible bruit de phase :  inférieur à 140 dBc/Hz pour un offset de 300 kHz sur une porteuse de 2 GHz
• Démodulation et d'analyse du signal pour les normes télécoms GSM, EDGE Evolution, W-CDMA, HSDPA, cdma2000, WLAN et WiMAX , 3GPP Version 7, HSPA+
