Rohde & Schwarz renforce son offre en analyse de réseau

Le 30/08/2017 à 9:27

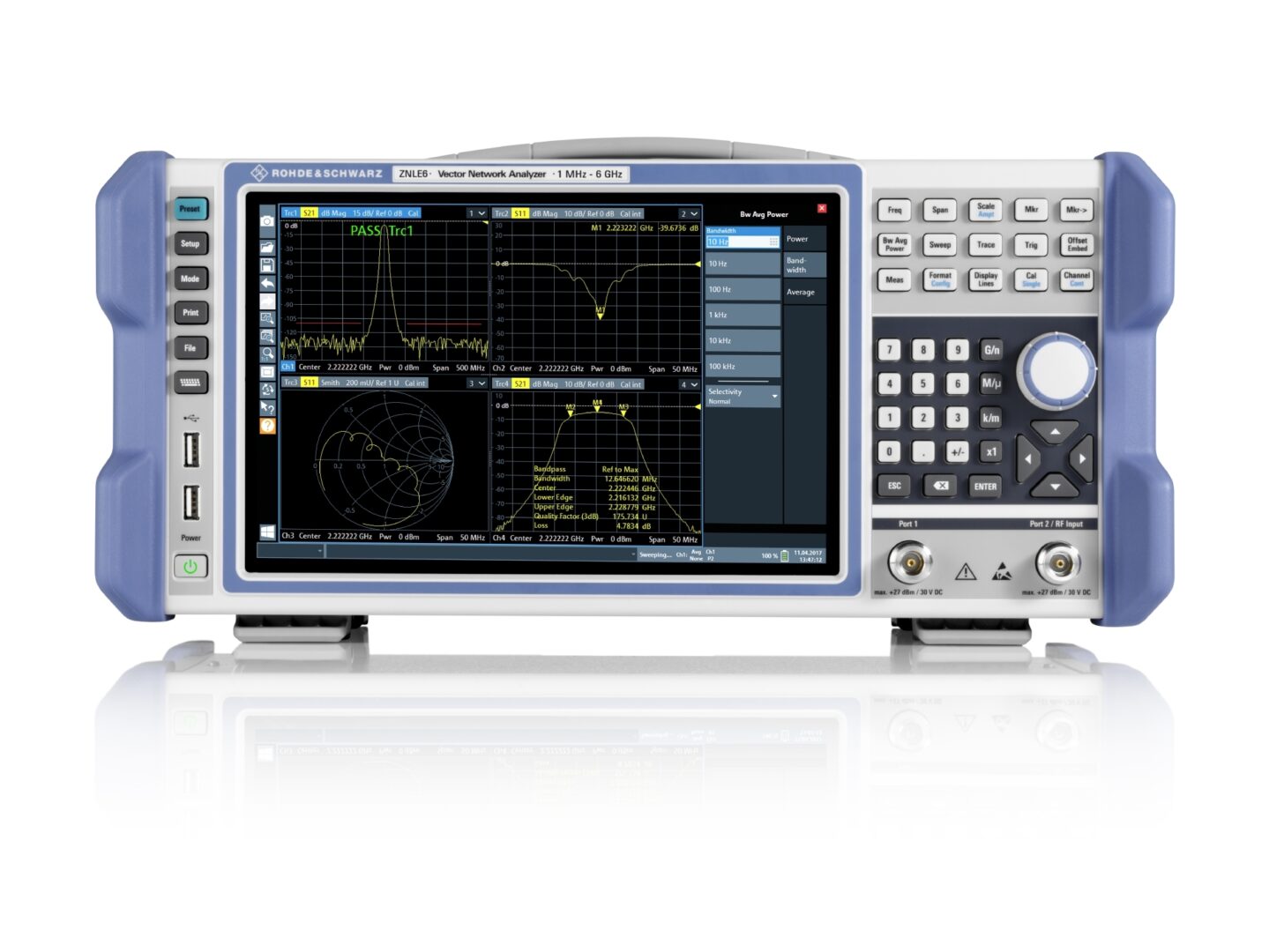

L’allemand Rohde & Schwarz, l’un des principaux fabricants mondiaux en test et mesure, en technologies des médias, en communications sécurisées, en radiosurveillance, etc., a étendu son offre en analyse de réseau vectoriel avec l’introduction du modèle économique ZNLE. En plus de ses très bonnes performances RF, il a tout pour « rendre les mesures de paramètres S simples comme bonjour, pour caractériser des composants RF tels que des antennes, des atténuateurs, des filtres et des cartes imprimées », affirme la société.

Pour cela, le ZNLE dispose notamment d’un écran LCD couleur tactile multipoints 10,1 pouces WXGA, d’une interface utilisateur structurée, permettant ainsi d'accéder à toutes les fonctions avec un nombre d'étapes minimal, des touches Undo/Redo et des menus d'aide contextuelle relatifs aux diverses fonctions et paramètres. L’appareil présente également un encombrement de seulement 408 x 235 mm (hauteur de 181 mm), soit deux tiers de moins que des modèles concurrents.

En ce qui concerne les spécifications, le nouvel analyseur de réseau vectoriel 2 ports permet de réaliser des mesures de paramètres S bidirectionnelles (S11, S21, S12 et S22) d’une manière plus rapide et précise, grâce notamment à un assistant, et dans une gamme de fréquences de 1 MHz à 3 GHz (ZNLE3) ou 6 GHz (ZNLE6). Parmi les autres spécifications, citons une dynamique supérieure à 110 dB au-delà de 50 MHz, des filtres de résolution allant de 1 Hz à 500 kHz, un temps de mesure de 9,6 ms (201 points avec un filtre de 100 kHz, span de 200 MHz et calibrage deux ports TOSM/SOLT), un bruit de trace typique de 0,001 dB rms.
