Tektronix lance la 2e génération de ses sondes IsoVu

Le 20/01/2021 à 15:13

Elles se distinguent par des dimensions réduites, des performances électriques améliorées et une facilité d'utilisation accrue.

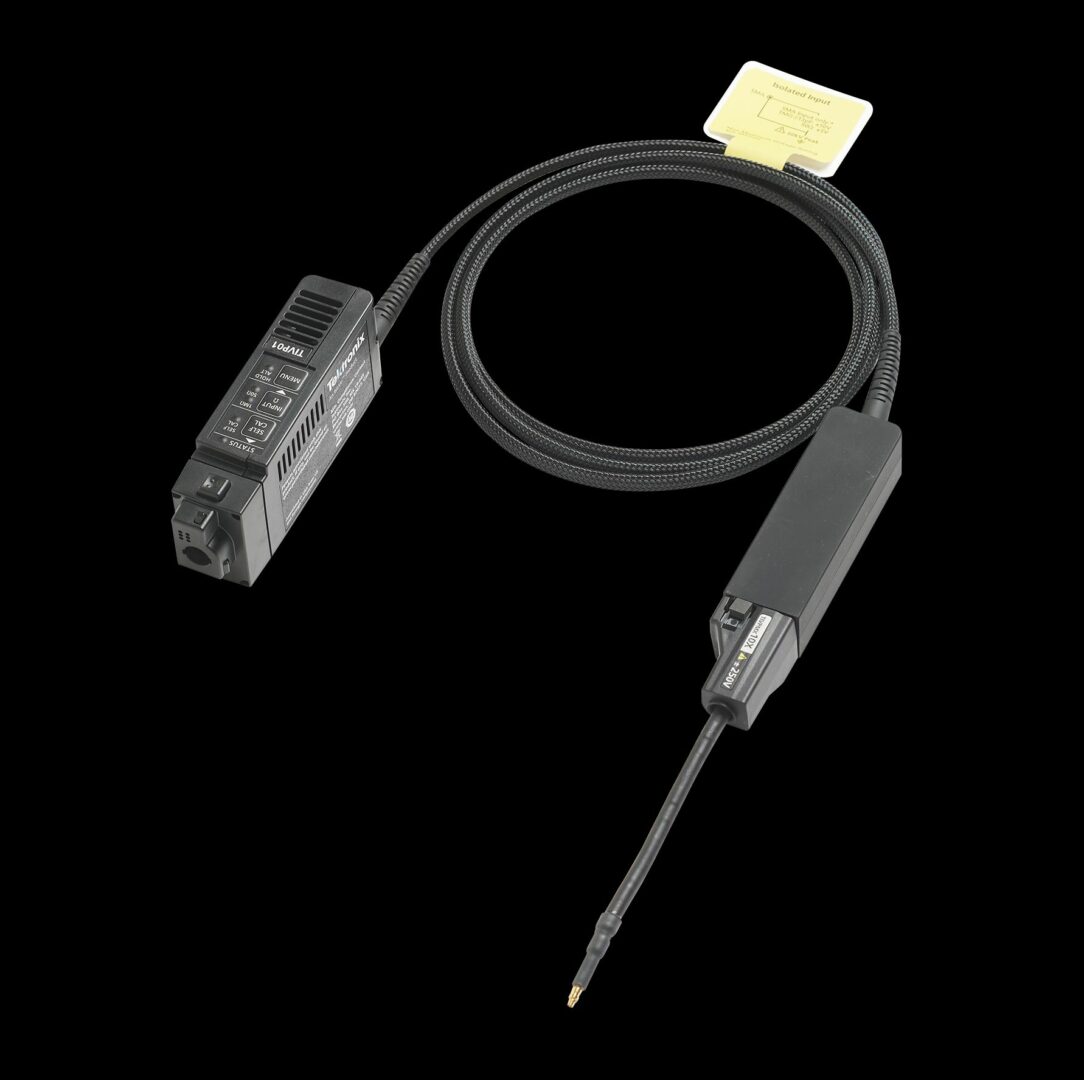

L’américain Tektronix, le leader mondial en oscilloscopie et l’un des principaux fabricants en instrumentation électronique, vient d’introduire la série TIVP, sa deuxième génération de ses sondes isolées IsoVu pour oscilloscopes numériques. Les nouvelles sondes, qui couvrent maintenant l'ensemble du marché de la conception des systèmes de puissance, se distinguent des capacités des sondes existantes par des dimensions réduites, des performances électriques améliorées et une facilité d'utilisation accrue.

La taille des sondes IsoVu Gen 2 est équivalente à environ un cinquième de celle de la première génération, facilitant les mesures difficiles d'accès et impossibles à faire auparavant. Le boîtier de commande est même maintenant intégré au boîtier de compensation de la sonde.

En termes de performances, la sensibilité a été améliorée, avec moins de bruit pour les mesures à ±50 V, une meilleure visibilité et une plus grande sensibilité dans les mesures à large bande. Les nouvelles sondes offrent des précisions accrues – précisions en courant continu et en gain sur toute la gamme d'entrée –, la suppression des erreurs à basse fréquence et une meilleure correction de la dérive de température.

Grâce à une dynamique plus large au niveau de la tête du capteur, moins d'embouts sont nécessaires pour couvrir la même plage de tension que l'IsoVu Gen 1, ce qui réduit le temps nécessaire pour tester le dispositif, élimine les erreurs potentielles lors de l'échange des embouts et réduit le coût pour les utilisateurs devant auparavant acheter plusieurs embouts.

Parmi les autres spécifications, citons une bande passante de 200, 500 MHz ou 1 GHz, un taux de réjection en mode commun ( Common Mode Rejection Ratio ou CMMR) de 90 dB à 1 GHz, une gamme de tension d’entrée de ±5 V (gamme d’offset de ±25 V).
