Analyseurs de réseau vectoriels à très large bande

Le 25/11/2021 à 14:45

Anritsu a ajouté à son catalogue les séries VectorStar ME7838AX/EX, annoncées comme les premiers analyseurs de réseau vectoriels à large bande. En un seul balayage, il est en effet possible de travailler de 70 kHz à 110 GHz (ME7838EX et ME7838E4X) ou 125 GHz (ME7838AX et ME7838A4X).

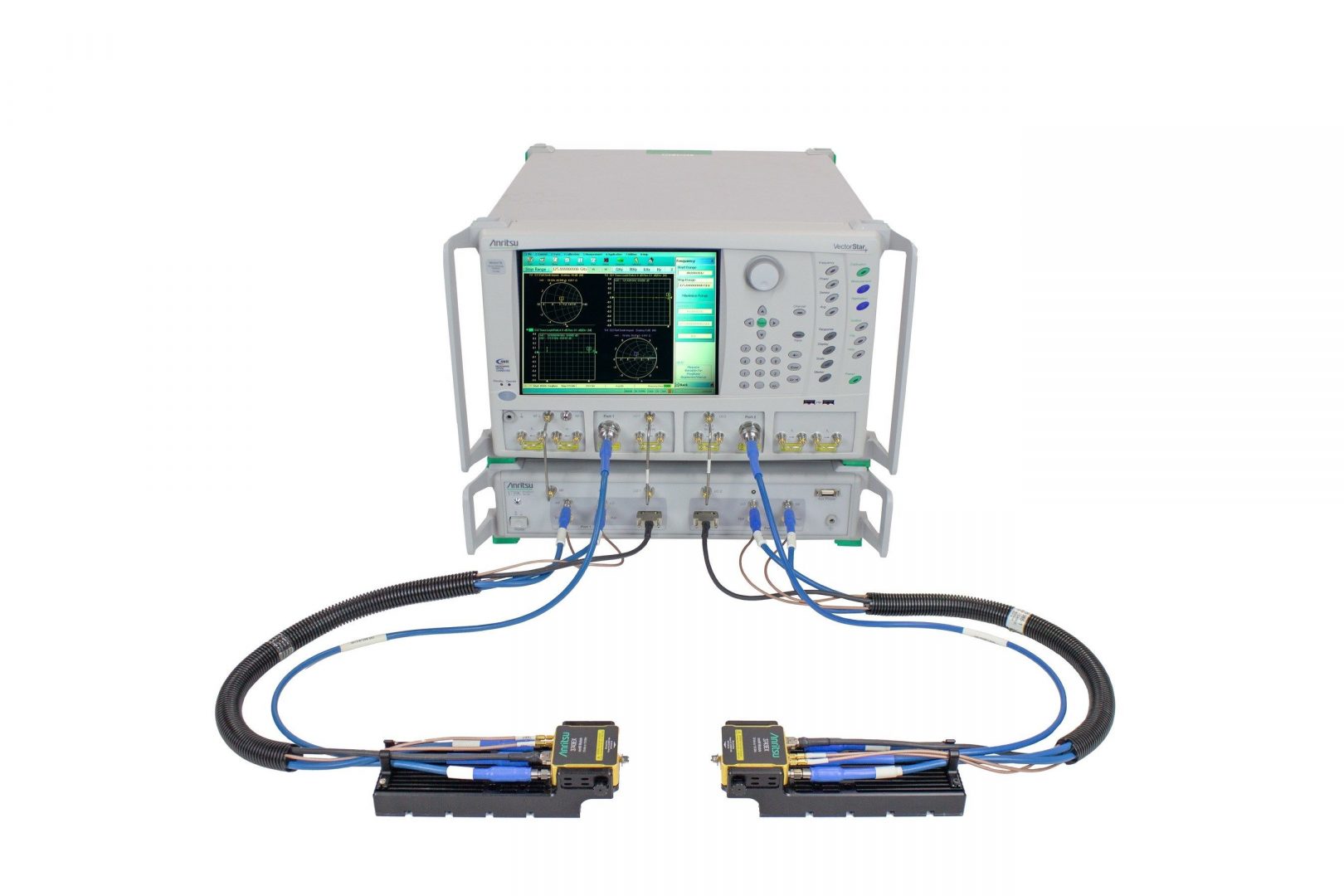

# Analyseur de réseau vectoriel MS4647B associé à l’offset de récepteur MS4640B-007, l’option MS4640B-070, l’ensemble de test à large bande 3739C et deux modules millimétriques 3743EX

# Dynamique du système ME7838AX (sans option) : 119 dB à 1 GHz ou 97 dB à 125 GHz

# Bruit de trace : 0,0045 dB RMS et 0,03° RMS à 1 GHz ou 0,0075 dB RMS et 0,13° RMS à 125 GHz

# Plancher de bruit : -109 dB à 1 GHz ou -100 dB à 125 GHz

# Stabilité inférieure à 0,01 dB/°C et 0,05°/°C à 1 GHz ou à 0,04 dB/°C et 0,25°/°C à 125 GHz

# Temps de mesure large bande typique (largeur de FI de 10 kHz, 1 601 points) : 450 ms (1 port) ou 900 ms (2 port)

# Kits d'étalonnage et de vérification de la série 3656C, caractérisés jusqu’à 125 GHz

Anritsu France

https://www.anritsu.com/en-gb/
