C es derniers mois, le japonais Anritsu a fait évoluer ses analyseurs de réseau vectoriels au format USB. C'est ainsi que les modèles 1 port ShockLine MS46121A peuvent se transformer en un système scalaire (option - 021), ou encore que les analyseurs de réseau vectoriels ShockLine MS46500B ont remplacé les versions A, avec des performances améliorées. Quelques mois seulement après l'introduction des versions B, Anritsu vient d'étendre les gammes de fréquence de ses modèles ShockLine MS46500B. Il s'agit de l'option - 082 pour couvrir les fréquences entre 55 et 92GHz (bande E) et des options - 020 et - 040 pour porter la gamme de fréquence comprise entre 300 kHz et 8,5GHz à une gamme comprise entre 50 kHz et respectivement 20GHz et 40GHz.

Une connexion simplifiée

« Ces extensions de fréquences permettent ainsi à nos analyseurs de réseau vectoriels économiques de répondre aux exigences des applications radar (radars anticollisions, assistance à la conduite en automo-bile,par exemple) et 5G (transmission de gros volumes de données, à très large bande et sur de courtes portées), ou à la vérification des performances des composants passifs micro-ondes (antennes, filtres, du-plexeurs) en production », indique Éric Fauxpoint, directeur du développement des nouvelles activités EMEA chez Anritsu. La société s'est aperçue que le format USB attire également l'éducation, pour des raisons économiques d'abord et pour mettre en place aussi un enseignement à distance.

Les ShockLine MS46500B existent en version 2 ports (MS46522B) ou 4 ports (MS46522B), les deux se présentant sous la forme d'un module 19 pouces 3U doté d'interfaces USB et Ethernet (sans écran, ni clavier). Parmi les performances classiques, la dynamique atteint 140 dB à 2GHz, 117dB à 25GHz et 120 dB à 40 GHz, un bruit de phase supérieur à 60 dBc/Hz à 10 kHz d'une porteuse jusqu'à 8,5GHz, la puissance en sortie est comprise entre - 30 et +15dBm, etc. Les options - 020 et - 040 (fréquences jusqu'à 20 GHz et 40 GHz) s'accompagnent d'un contrôle de la puissance,del'étalon-nage LRL/LRM et d'autres capacités jusque-là indisponibles sur les séries économiques hyperfréquences ShockLine.

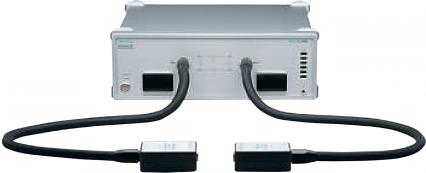

Anritsu élargit sa gamme d'analyseurs de réseau vectoriels ShockLine MS46500B avec des options de fréquence pour les conceptions hyperfréquences en bande E.

En ce qui concerne plus précisément l'option - 082 (fréquences de 55 GHz à 92GHz), la dynamique atteint 120 dB typique, la puissance en sortie s'étend de - 50 à 0, et il faut compter 41 ms pour une mesure complète (300 kHz à 4,5 GHz, largeur de FI de 100 kHz, 201 points, cali-brage 4 ports). « Au-delà des performances,nous avons également simplifié et optimisé la connexion des modules externes (un seul câble au lieu de quatre ou six), d'où le risque d'erreurs réduit et une stabilité accrue, ce qui évite un réétalonnage toutes les heures », conclut Eric Fauxpoint.
