H exagon Manufacturing Intelligence, le nouveau nom d'Hexagon Metrology, l'entité du groupe suédois Hexagon spécialisée dans les outils de mesures dimensionnelles et les solutions de production,vient de dévoiler la machine de mesure tridimensionnelle (MMT) Global EVO. Une MMT de plus dans le catalogue déjà bien fourni du fabricant, me direz-vous? Oui. Mais, lorsque l'on sait que le fabricant a demandé à Pininfarina de concevoir l'ergonomie de cette MMT,on peut se douter que la Global EVO va en révéler bien plus sous le capot.

Basée sur l'architecture de la gamme Global, la nouvelle machine haut de gamme affiche des performances de scanning et de rendement très élevées afin de répondre aux exigences des industriels tels que ceux de l'aéronautique (le marché le plus porteur). « Il s'agit de réduire le temps de mesure, ce qui, en production par exemple, se traduit par un nombre de pièces contrôlées deux à trois fois plus important sur la même période.A noter que la fonction de scanning est aujourd'hui demandée dans trois quarts des machines vendues » , précise Régis Dinet, directeur des ventes Machines fixes d'Hexagon Manufacturing Intelligence France.

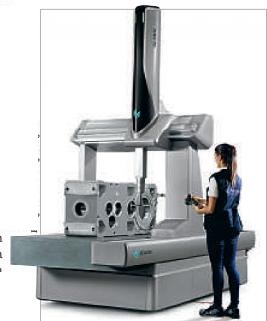

Les utilisateurs seront ravis de montrer à leurs clients la machine à mesurer tridimensionnelle Global EVO de Hexagon Manufacturing Intelligence. En plus des performances de scanning, le design signé Pininfarina risque de faire des jaloux…

S'il était déjà possible d'atteindre des vitesses de l'ordre de 1 000 mm/s en mode «point à point» classique (trajectoire d'un point à un autre), cela n'était pas le cas en mode « scanning continu». A cause de l'effet rebond, les vitesses étaient limitées entre 300 à 400mm/s. «Avec la Global EVO, on arrive à plus que doubler la vitesse de scanning ,en atteignant désormais 860mm/s au maximum,et ce en proposant une précision de 1 et 2 µm (les modèles Global Performance et Leitz sont certes plus précis et les modèles Global Advantage plus rapides)» , poursuit Régis Dinet.

Pour parvenir à ces performances, Hexagon Manufac-turing Intelligence a conçu le système matériel et logiciel Compass, dont le rôle est la réduction des vibrations. Il agit en fait comme système de suspension capable de compenser d'une manière efficace les vibrations causées par les propres mouvements de la machine.

Système Compass et algorithme Fly2

La Global EVO est également la première MMT du fabricant dotée du mode Fly2, à savoir la nouvelle génération de technologie d'optimisation des trajectoires. En générant et intégrant automatiquement la trajectoire la plus efficace entre les points (réduction de l'effet rebond), ce nouveau mode garantit des mouvements fluides, l'approche d'une pièce avec la vitesse la plus adaptée et donc la réduction des temps d'exécution de programmes. Enfin le firmware Scan Pilot, lui, assure des mesures rapides, même lors du scanning de profils complexes inconnus.

Si l'on s'intéresse aux caractéristiques de la Global EVO, on découvre un volume de mesure (XYZ) de 900 x 1200x800,900x1500x800 ou 900x2000x800mm,une précision MPE (E0/E150) à partir de 1,3 µm + L/333µm,une acquisition de 1 000 points/s en mode « scanning » d'où une meilleure finesse (mais pas une meilleure précision) pour les calculs, une accélération de 4300 mm/s ² contre 1400mm/s ² pour la Global Advantage (4300 mm/s ² en mode «point à point»), un système visuel par Led situé en haut de la machine et en standard pour signaler l'état de fonctionnement de la machine, la nouvelle fonction d'économie d'énergie Eco Mode pour réduire le coût d'exploitation total, un prix pour un ensemble complet avec une tête motorisée de l'ordre de 120 000 à 130000 euros HT, etc.
