Le générateur de signal vectoriel monte à 44 GHz

Le 02/04/2021 à 10:03

Le nouveau modèle milieu de gamme de Rohde & Schwarz couvre les fréquences millimétriques.

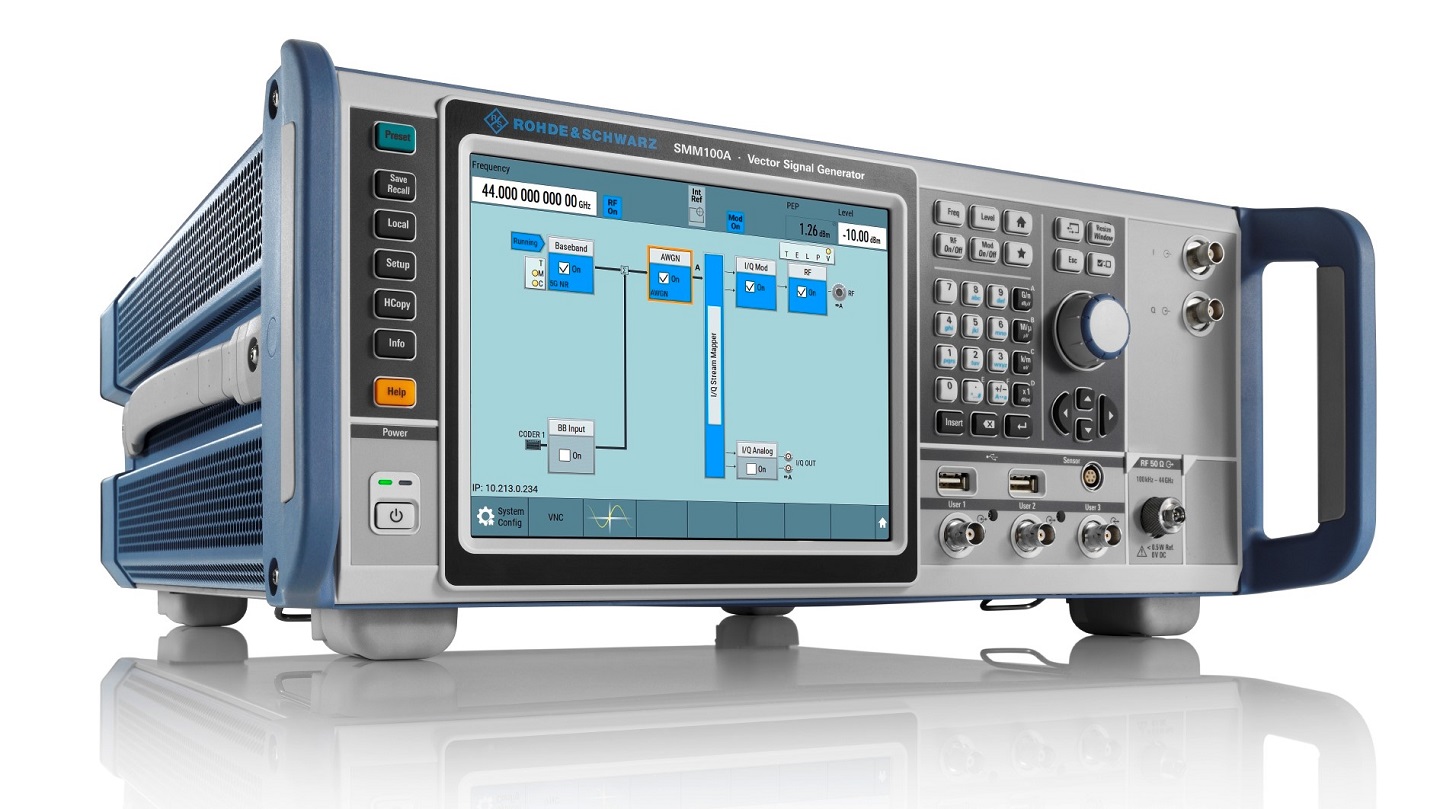

L’allemand Rohde & Schwarz, l’un des principaux fabricants mondiaux en test et mesure, en technologies des médias, en communications sécurisées, en radiosurveillance, etc., vient d’introduire le générateur de signal vectoriel SMM100A. « Il redéfinit les performances des modèles de milieu de gamme en couvrant désormais aussi les fréquences millimétriques », affirme la société.

A l’image du modèle haut de gamme SMW200A, le nouveau générateur de signal vectoriel est disponible avec six bandes de fréquence différentes : 100 kHz à 6, 7,5, 12,75, 20, 31,8 et 44 GHz. Les modèles plus d’entrée de gamme sont, eux, limités à une fréquence maximale de 6 ou 7,125 GHz.

Parmi les autres caractéristiques, signalons quatre options de largeur de modulation RF jusqu’à 120 MHz, voire 1 GHz, une puissance de sortie de -120 à +18 dBm à 1 GHz – ce qui limite la nécessité de recourir à des amplificateurs externes –, un bruit de phase inférieur à -129 dBc/Hz à 20 kHz d’une porteuse de 1 GHz, ou -96 dBc/Hz avec une porteuse de 44 GHz, etc.

Le générateur SMM100A intègre une unité de bande de base et un générateur de formes d'onde arbitraires (option B9), de fréquence d’échantillonnage maximale de 150 Méch/s à 1,2 Géch/s et de profondeur mémoire de 64 Méch à 2 Géch.

Au travers d’un grand nombre d’options – une fréquence de référence 1 GHz ultra faible bruit (K703), une cohérence de phase (B90), etc. –, le nouveau générateur de signal vectoriel allemand répond aux besoins d’une grande variété d’applications (LTE, 5G NR, les dernières normes WLAN Wi-Fi 6 et Wi-Fi 6E, Bluetooth…), du développement jusqu'à la production.
